Minha instalação: Home Assistant, luzes e controles

Esta é a instalação que montei na minha casa. Reuni aqui minhas fotografias e os equipamentos que uso para iluminação, câmeras e diferentes formas de controle. Ainda preciso documentar alguns detalhes para transformar este registro em um tutorial completo.

A sala e as formas de controle#

Aciono as luzes pelo Home Assistant, pelo aplicativo Casa da Apple e por voz pela Alexa. Uma tomada Zemismart instalada na sala controla luzes desse ambiente. Há também interruptores Zemismart Zigbee e luzes Philips Hue Zigbee na casa, com Hue na sala e na suíte master.

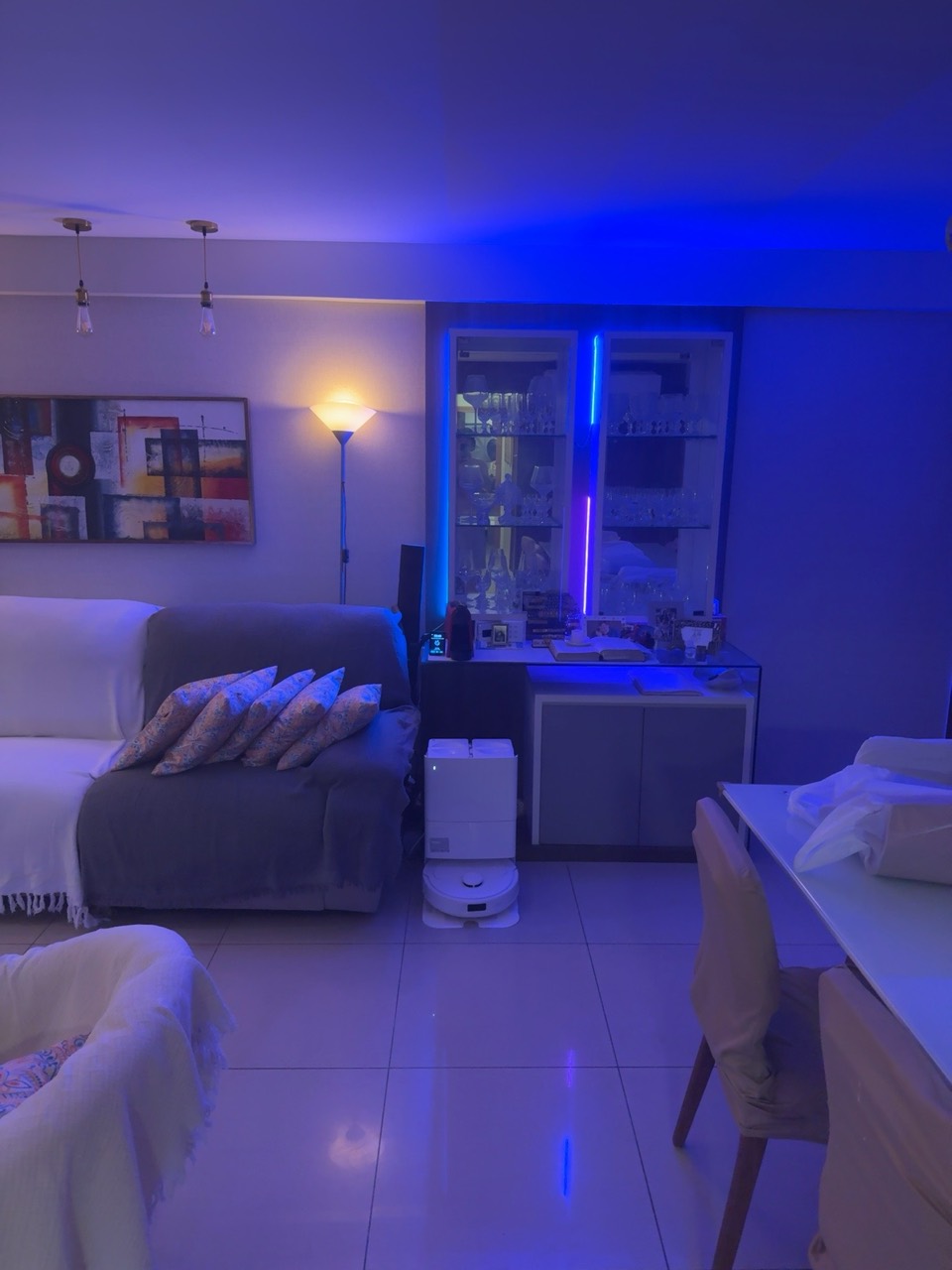

As tiras de LED são controladas pelo WLED via Wi-Fi. A foto mostra a iluminação azul na sala; ela não é uma medição de brilho nem uma comparação antes e depois.

Ter várias formas de comando atende a situações diferentes: o painel reúne os controles, o celular permite escolher uma luz pelo aplicativo e a voz dispensa abrir uma tela. Neste relato, esses são comandos solicitados pelo morador. Não foi documentada uma regra automática por horário ou presença.

Interruptores na parede e controle Broadlink#

Os interruptores Zemismart Zigbee também fazem parte da instalação. Na foto, os comandos têm identificações visíveis, como “Spots” e “Cristaleira”, que ajudam a distinguir os pontos de iluminação no painel da parede.

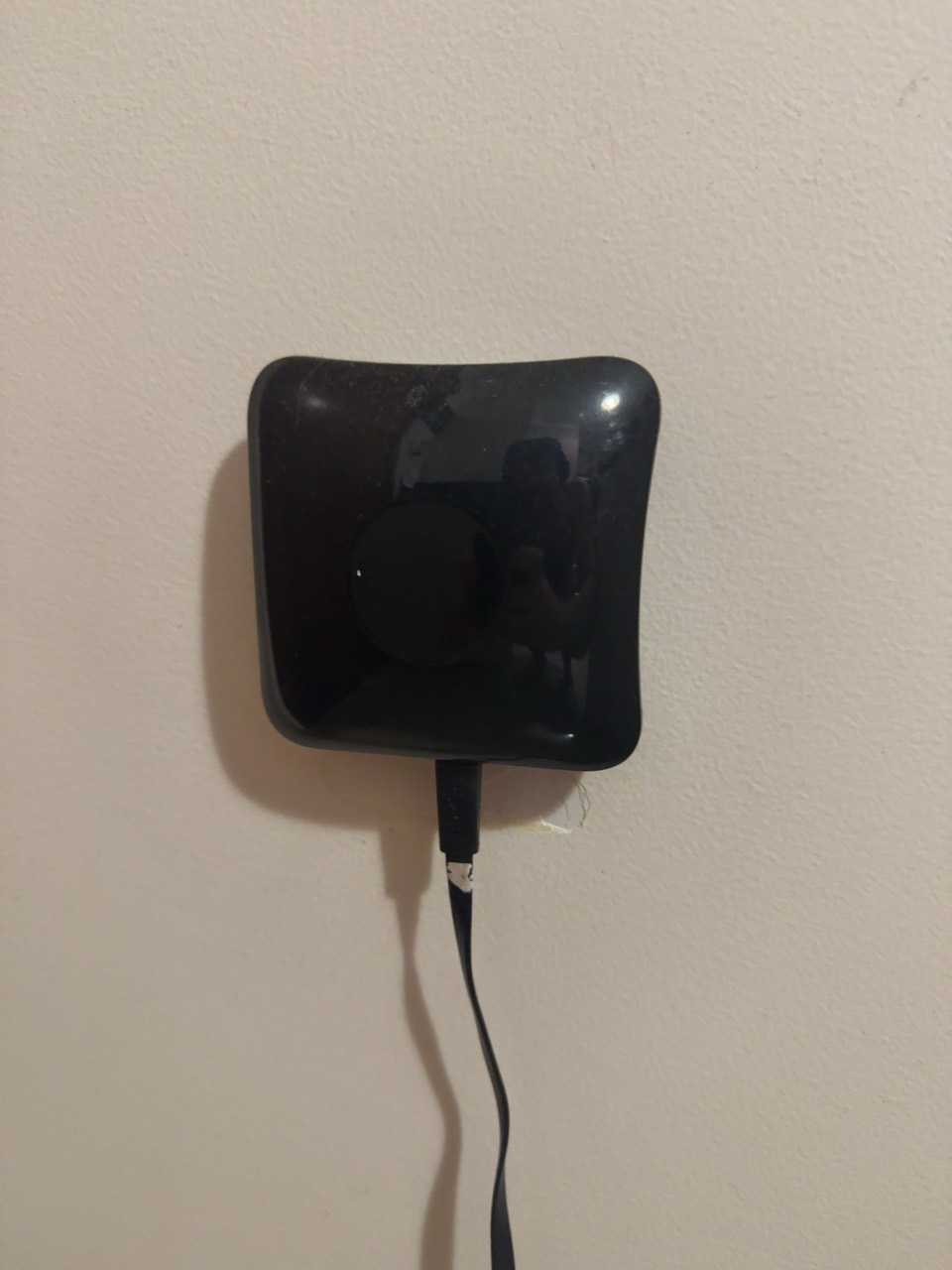

Uso ainda um controle Broadlink IR e RF. Ainda não detalhei aqui o modelo exato, os aparelhos comandados e a configuração de integração; a fotografia mostra o equipamento instalado.

A central: mini-PC com Home Assistant OS#

Instalei o Home Assistant OS num mini-PC com processador Ryzen 7. Na minha bancada também há um Mac mini M4, visível na fotografia. São computadores distintos: uso o mini-PC como central do Home Assistant.

Controlo minha rede Zigbee pelo Home Assistant, por meio do Zigbee2MQTT, com o ZBT-2 da Nabu Casa como coordenador.

Minha rede Thread é compartilhada com a rede Thread da Apple. Uso o ZBT-1 como adaptador de rádio Thread, separado do ZBT-2 usado para Zigbee.

O painel no monitor organiza a navegação por áreas da casa. Essa organização ajuda a localizar o ambiente antes de escolher o dispositivo. Não publico aqui medições de consumo elétrico, uso de memória ou tempo de resposta; não apresento minha instalação como benchmark do processador.

Para comparar opções de central, consulte o guia de hardware. A escolha de uma máquina deve considerar a carga que você pretende executar; a fotografia não significa que um Ryzen 7 seja necessário para começar.

Alexa e Apple HomeKit#

Uso vários Echo Dot Max e um aparelho que identifiquei como Echo Studio Max na sala. Conecto a Alexa ao Home Assistant pelo Nabu Casa.

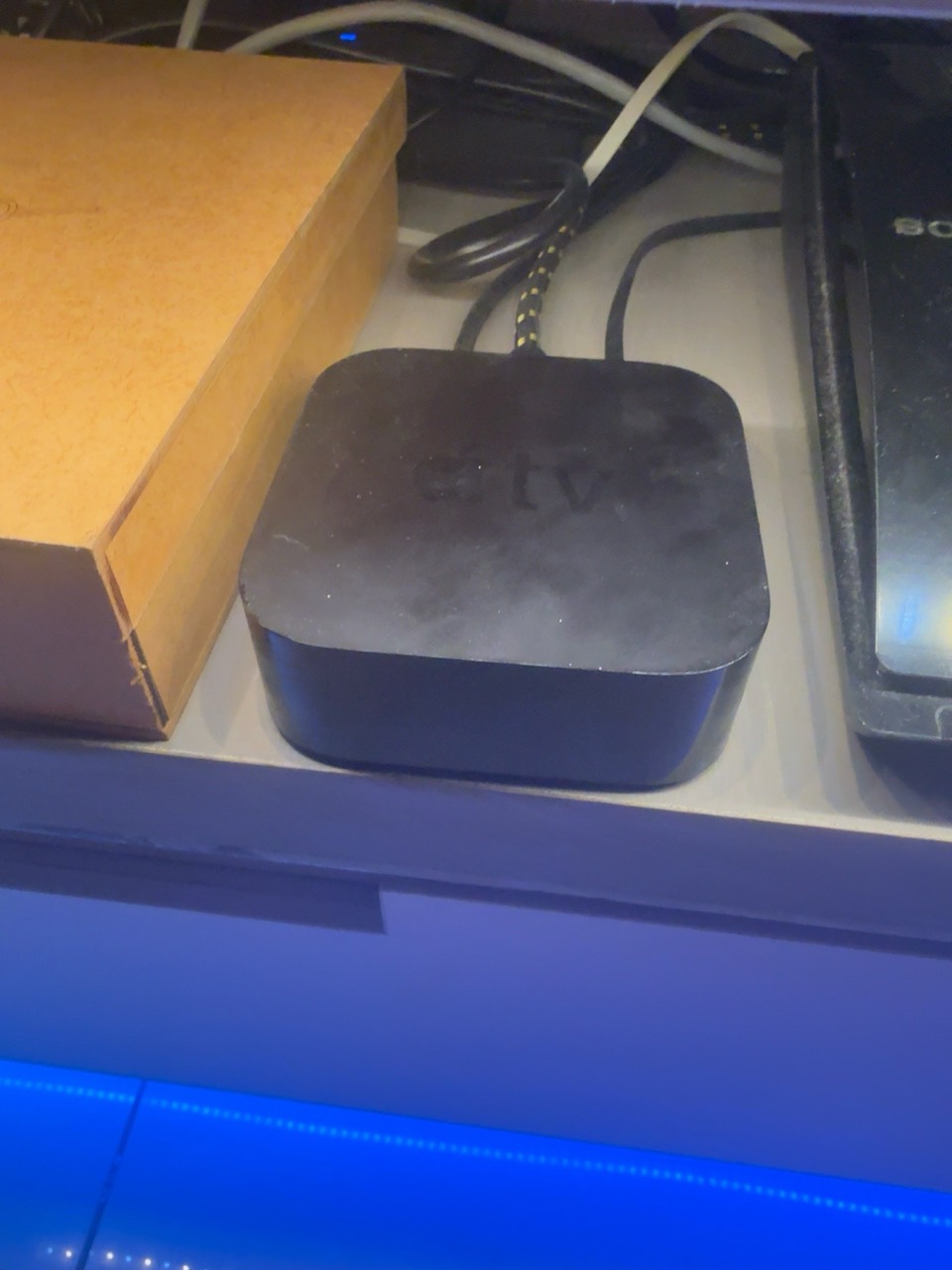

Há duas Apple TV 4K usadas como centrais do Apple HomeKit. Uma delas aparece abaixo. A geração das Apple TV e o caminho exato de exposição dos dispositivos ao HomeKit ainda não foram registrados neste relato.

Os papéis são diferentes: o mini-PC executa Home Assistant, enquanto as Apple TV atuam como centrais do ecossistema Apple. Consulte os guias de Nabu Casa e Apple HomeKit para entender essas conexões.

Uma tela ESP32-S3 com ESPHome#

A tela ESP32-S3 foi configurada pelo ESPHome do Home Assistant. Na foto, aparecem informações de clima, um gráfico e atalhos para cômodos. É um exemplo concreto de uma interface dedicada, além do celular e do monitor da bancada.

Para reproduzir essa tela seriam necessários o modelo completo da placa, o display utilizado e a configuração ESPHome. Esses arquivos ainda não acompanham este relato. O guia de ESPHome e ESP32 apresenta os conceitos para iniciar um projeto próprio.

Robô aspirador e hub Philips Hue#

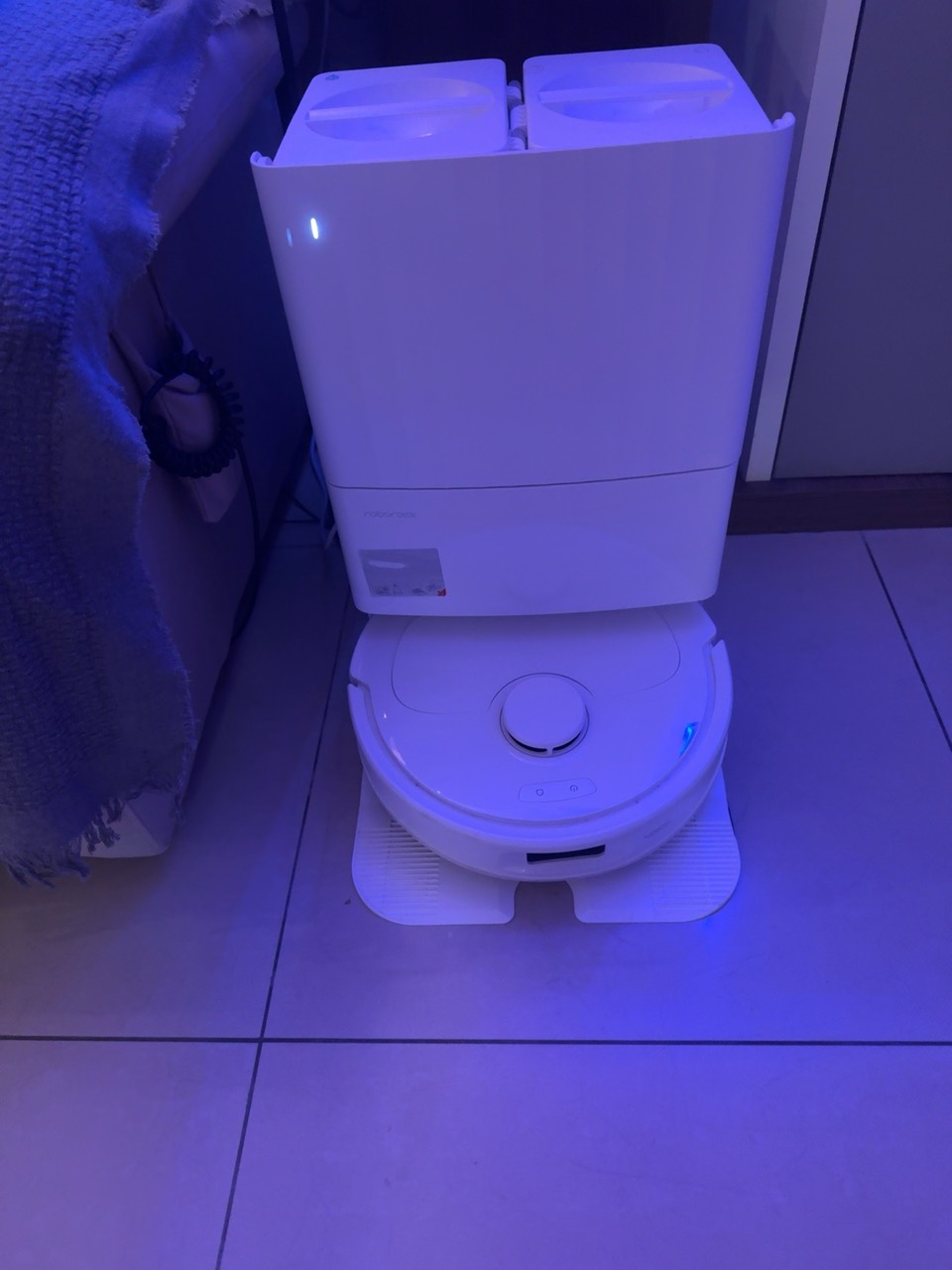

Um robô aspirador Roborock e sua base ficam na sala. A fotografia documenta o equipamento, mas não estabelece seu modelo exato, uma rotina de limpeza ou integração com o Home Assistant.

Também uso um hub Philips Hue. Ainda falta documentar quais luzes estão vinculadas a esse hub e como ele se conecta aos demais sistemas.

Câmeras: equipamentos e fluxo relatado#

Uso Tapo TC70, Intelbras iM4 e um DVR Intelbras, cujo modelo ainda preciso registrar aqui. Descrevo o caminho das imagens da minha instalação como câmeras → Home Assistant → Scrypted → HomeKit Secure Video.

Antes de transformar esse relato em instruções, é necessário registrar a origem de vídeo configurada no Scrypted e os plugins usados. Essa sequência não deve ser interpretada como exigência de que toda instalação Scrypted passe pelo Home Assistant. Veja o guia de câmeras para o contexto das ferramentas.

Telas da minha instalação#

Estas capturas mostram como organizei algumas interfaces do Home Assistant e do aplicativo Casa. As contagens e os estados são os que aparecem no momento do registro; não representam um teste de todas as integrações. Toque ou clique nas imagens para abrir o arquivo no tamanho original.

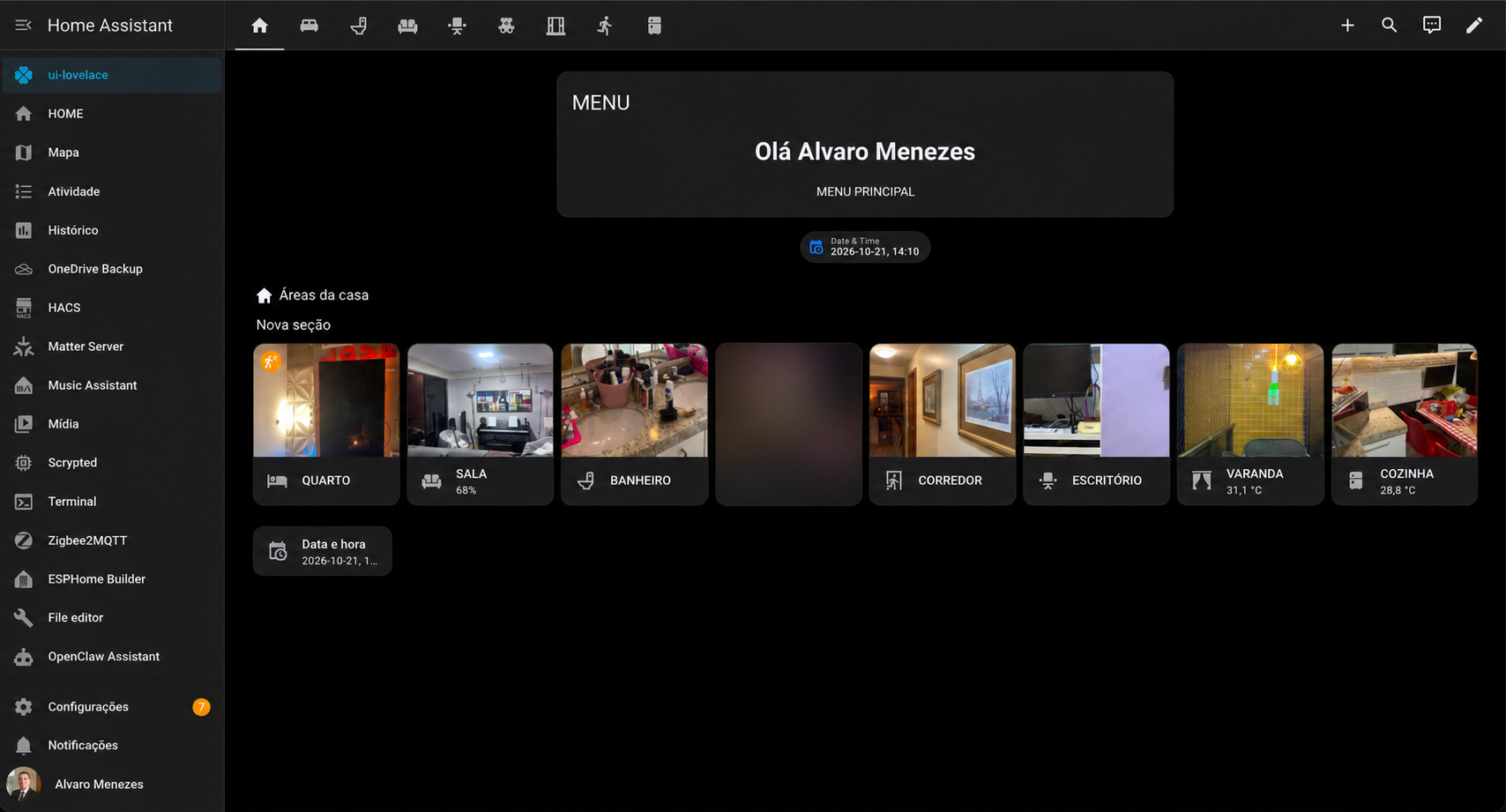

Painel por áreas da casa#

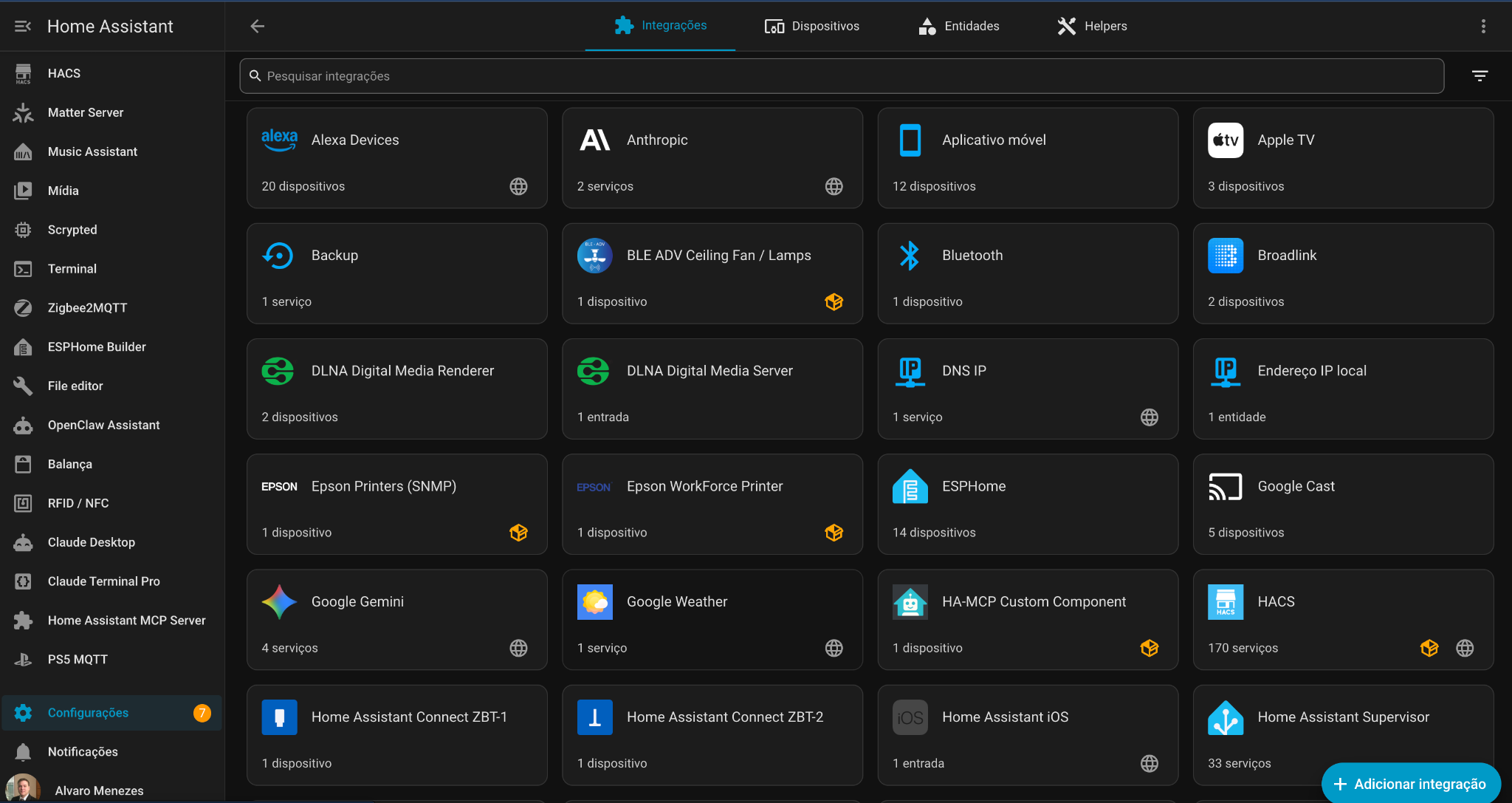

Integrações no Home Assistant#

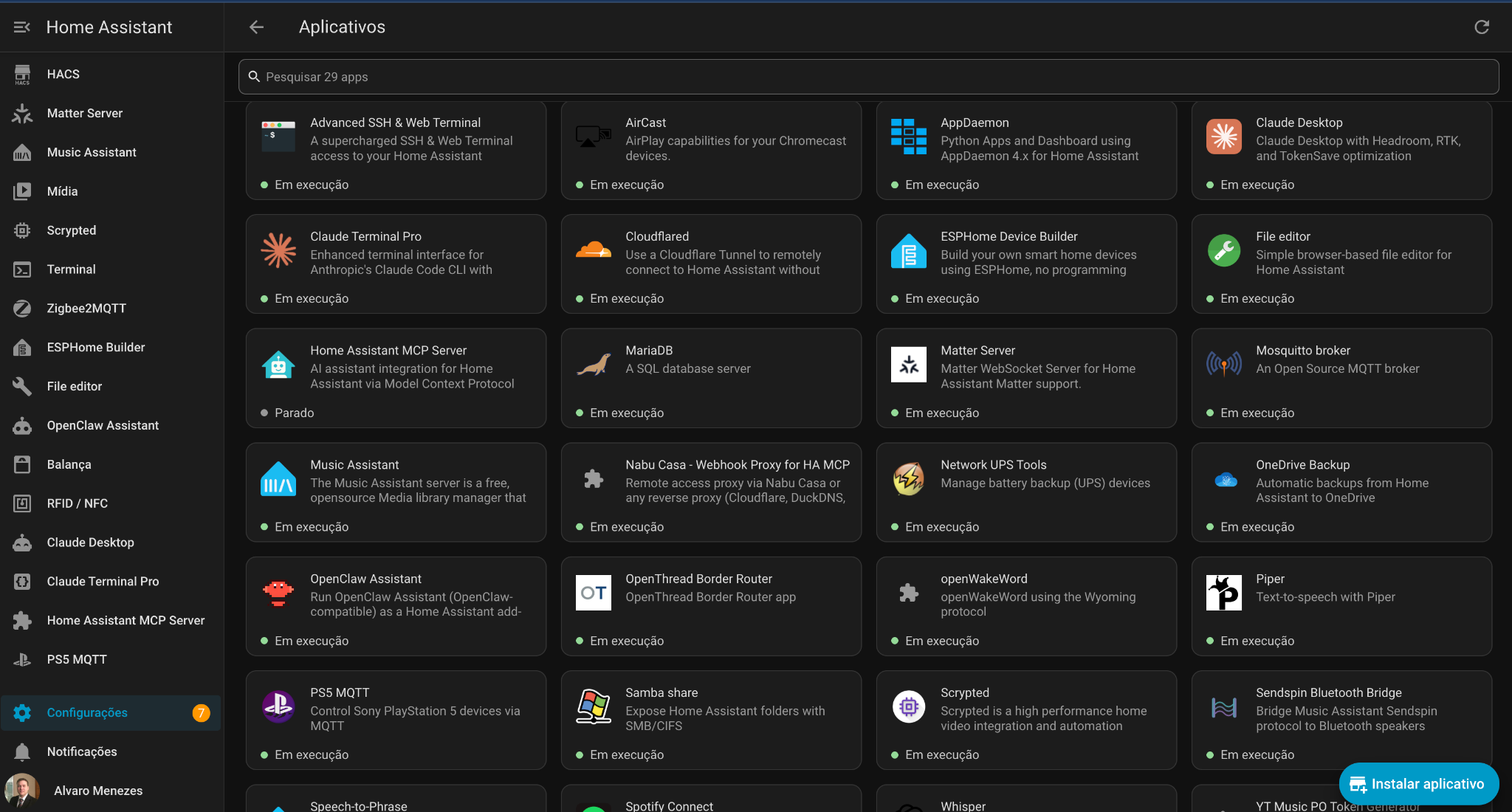

Aplicativos no Home Assistant#

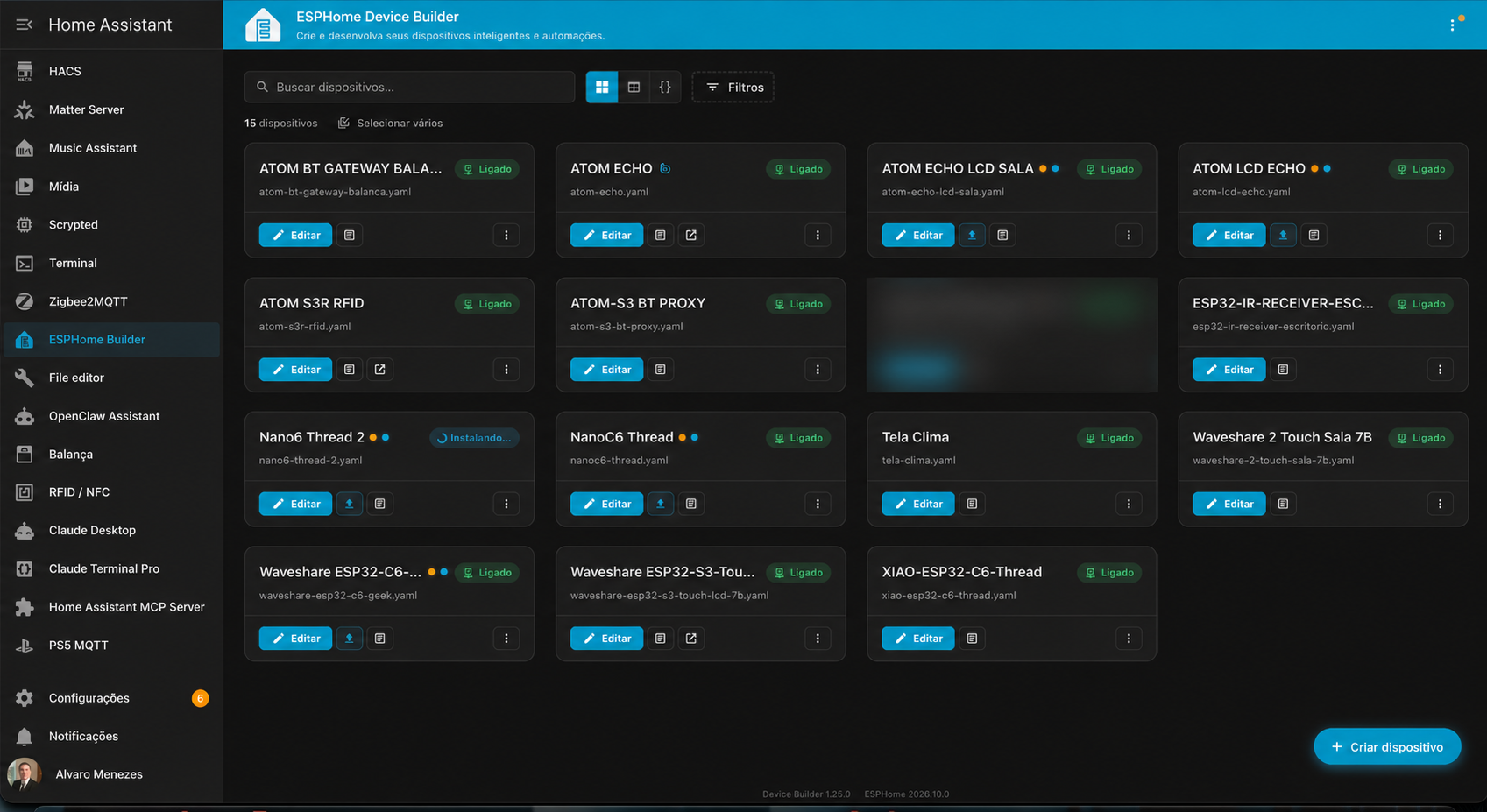

Projetos no ESPHome#

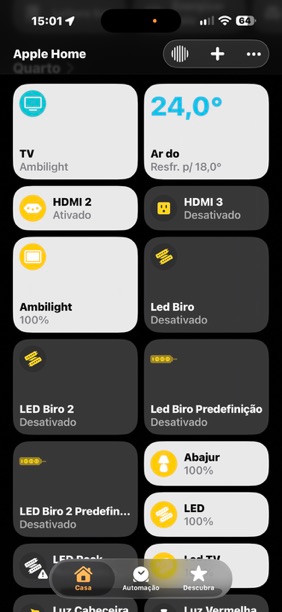

Controles no aplicativo Casa#

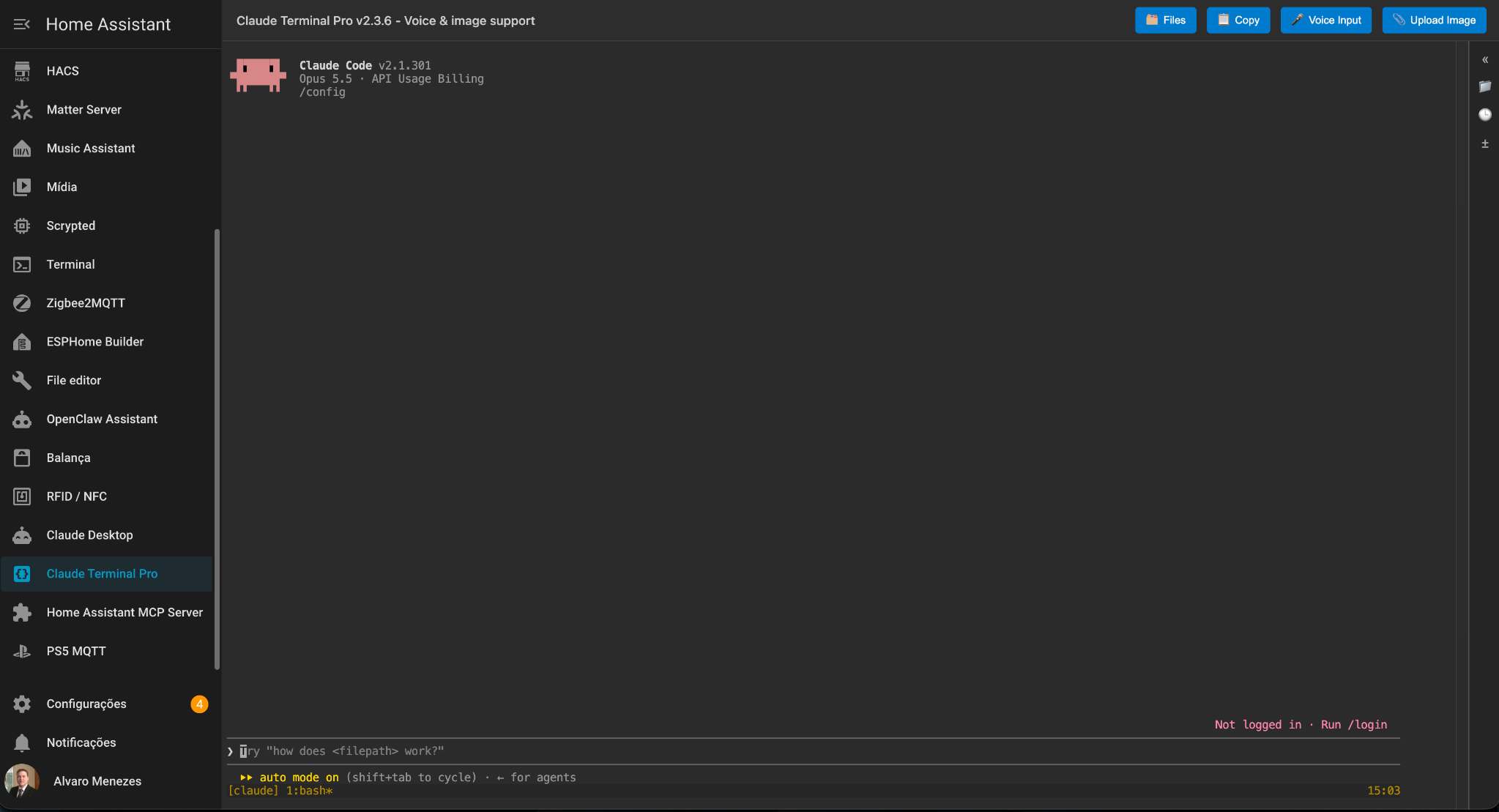

Interface de terminal#

O que falta para reproduzir esta instalação#

Parte	Informação que precisa acompanhar um passo a passo
Zigbee	Modelos exatos dos dispositivos e configuração necessária para reproduzir a rede.
WLED	Controlador das tiras e sua configuração.
ESPHome	Modelo completo da tela e YAML sem credenciais.
Câmeras	Modelo do DVR, plugins e origem de vídeo no Scrypted.
Rotinas	Gatilho, ação esperada, teste realizado e resultado observado.

A descrição separa os equipamentos em uso das configurações ainda não documentadas. Para relatar uma falha ou sugerir uma etapa a detalhar, use o meu contato.
